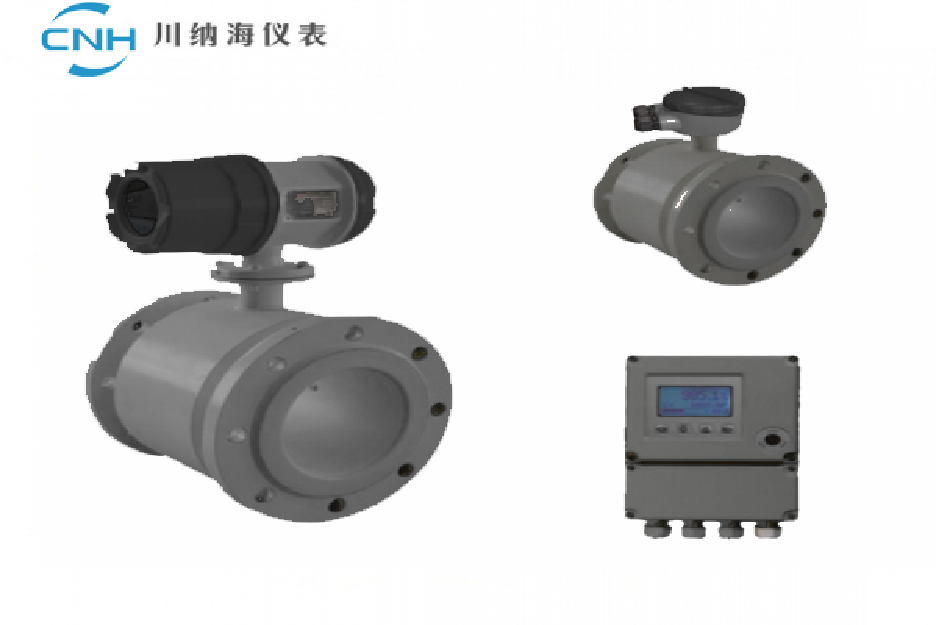

CNH-EF系列標準型電磁流量計

CNH-EF 系列標準型電磁流量計

型號：CNH-EF

口徑：DN3-DN2200

精度： 0.5%

測量范圍：0-12m/s

壓力：4.0MPa~0.25MPa

襯里材料：PO，PTFE，PFA(耐負壓)，橡膠，聚氨脂

電極材料：316L，HC，HB，鈦，鉭，鉑金

電極形式：標準

傳感器防護等級：IP65，IP67，IP68

介質最高溫度：一體型≤90℃，分體型≤160℃

環境最高溫度: -30℃~+65℃

轉換器安裝形式:一體，分體

輸出信號: 4-20mA電流信號，頻率/脈沖輸出

電源 ：AC:85V~265V,DC；18V~36V

通訊 ：RS485/Modbus、HART、PROFIBUS

防爆 ：非防爆/隔爆

工作原理:

CNH-EF 系列標準型電磁流量計工作原理：電磁流量計是一種測量導電介質體積流量的感應式儀表，適用于測量電導率大于5μs/cm導電液體的體積流量，其工作原理是基于法拉第電磁感應定律。即∶導電液體在磁場中作切割磁力線運動時，在垂直于流速向量和磁場向量的方向上就會產生感應電動勢，電磁流量計的優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20∶1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，可測量酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

產品特點:

    CNH-EF 系列標準型電磁流量計采用國際領先的勵磁技術，勵磁電路簡潔，穩定可靠，具備人工智能的性能。管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。具有低電導測量功能。 高阻快速響應設計，無失真采集微弱信號和快速反應流量變化， 量程比可達 100; 1。采用電容式技術的空、滿管檢測技術，杜絕誤報警的出現。具備轉換器本機自校、自檢功能。具備防雷電保護設計電路。高效抗干擾電路，適用各種惡劣環境。插入式電磁流量計在大管道流量檢測中，安裝簡單，不需斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。插入式電磁流量的測量只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求。

產品應用：用于測量封閉管道導電液體的流量。廣泛應用與電力、冶金、石油、化工、電站、水處理、醫藥、食品加工、科研及其它工業場合的應用。
