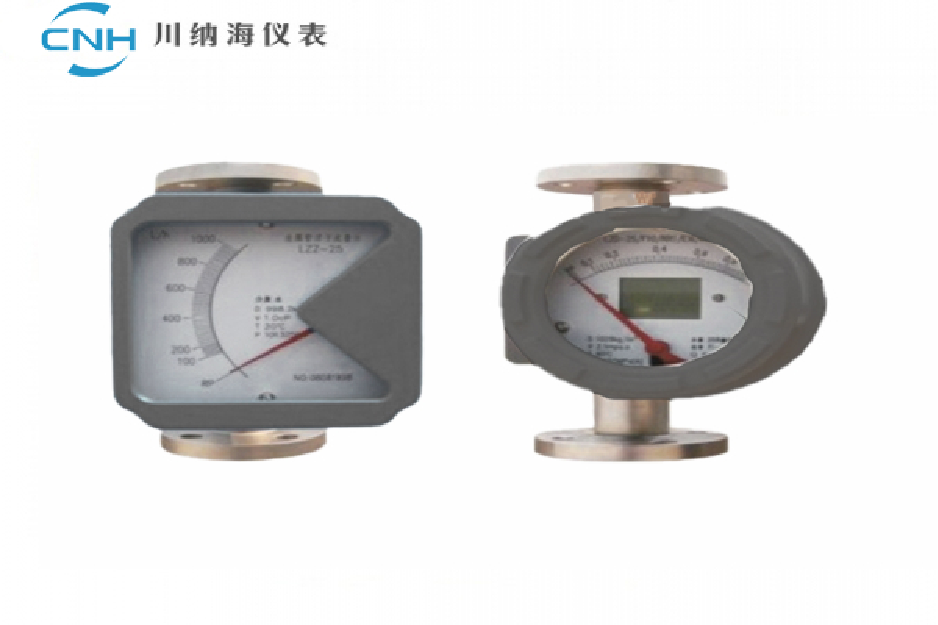

CNH-MTR金屬管轉子流量計

CNH-MTR金屬管轉子流量計

型號：CNH-MTR

測量范圍：（100%點值）從流量表選擇水20℃2.5-150，000L/h

           空氣1.013bar abs 20℃0.07-3000m3/h

量程比：10：15：1

精度等級：1.5  2.5

測量管：錐形測量管、孔板測量管

儀表口徑：DN15-DN150

介質粘度：DN15≤5mPa.s  DN25~DN150≤250mPa.s

介質溫度：-80~200℃標準型 0~85℃防腐型 -80~300℃高溫型

環境溫度：-25~60℃

防護等級：IP65

電信號輸出：輸出信號4-20mA（兩線制）線性度：1%

溫度影響：0.5%/10℃

供電電源：24VDC

觸點容量：3A/220V

工作溫度：-25~60℃

防爆等級：Exibll CT5ExdIIBT5

產品簡介

  CNH-MTR金屬管轉子流量計 轉子流量計的流量檢測元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成。當被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。

產品應用

  CNH-MTR金屬管轉子流量計用于測量封閉管道內液體或氣體的體積流量。廣泛應用與電力、冶金、石油、化工、電站、水處理、醫藥、食品加工、科研及其它工業場合的應用。
